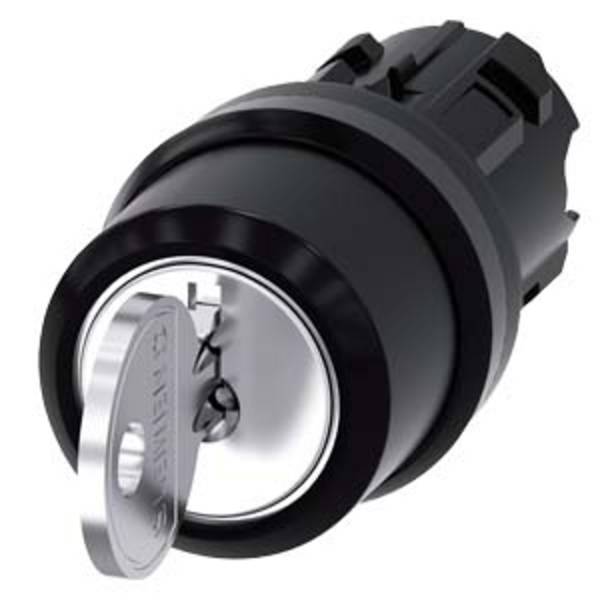

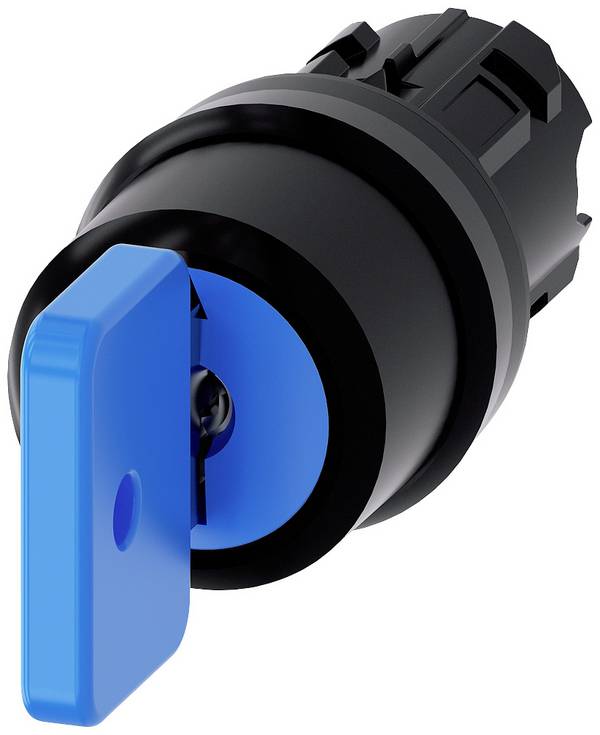

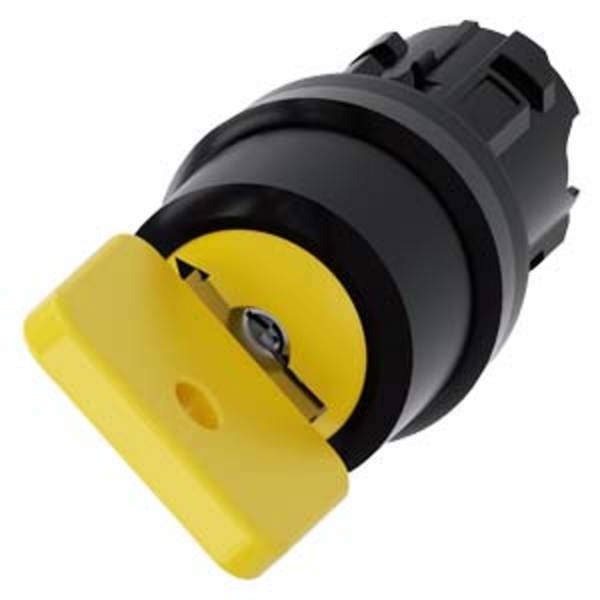

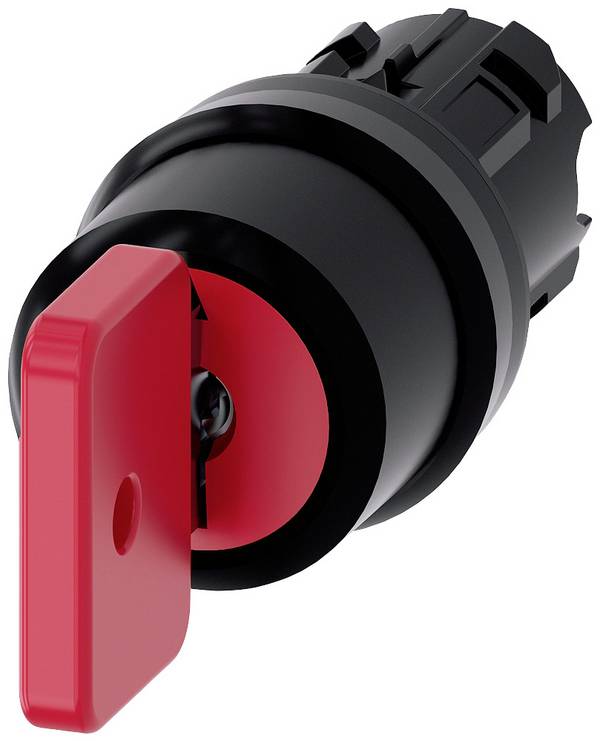

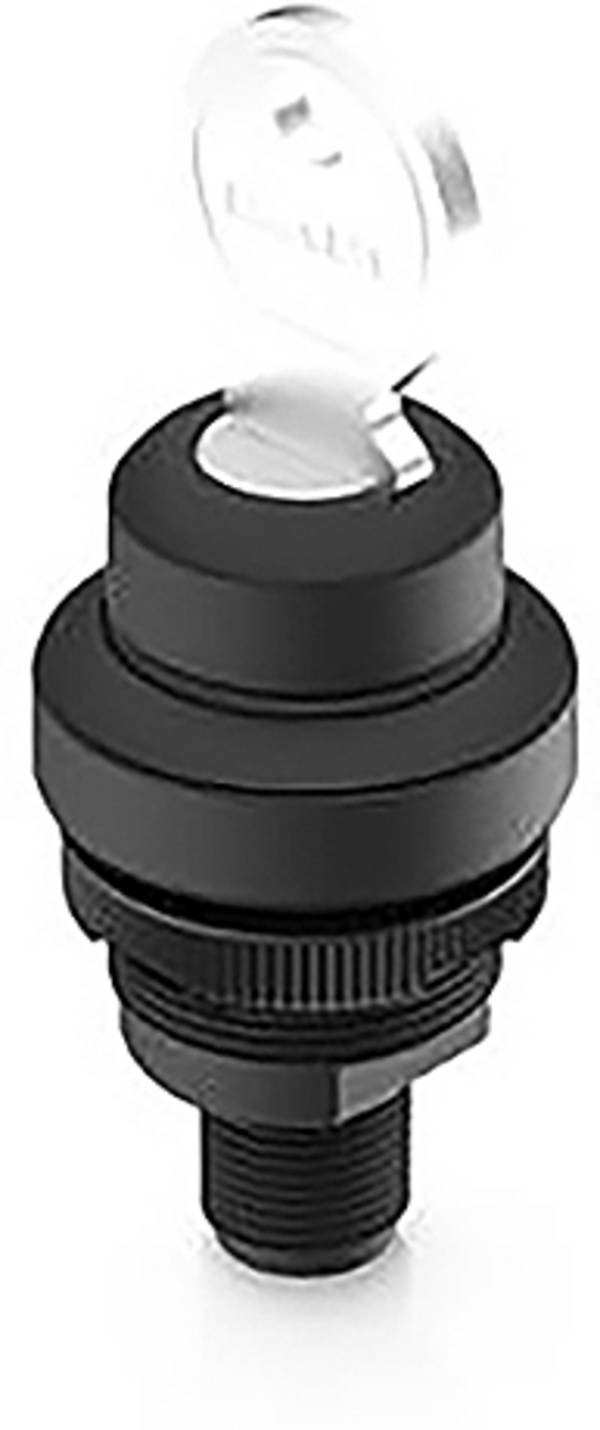

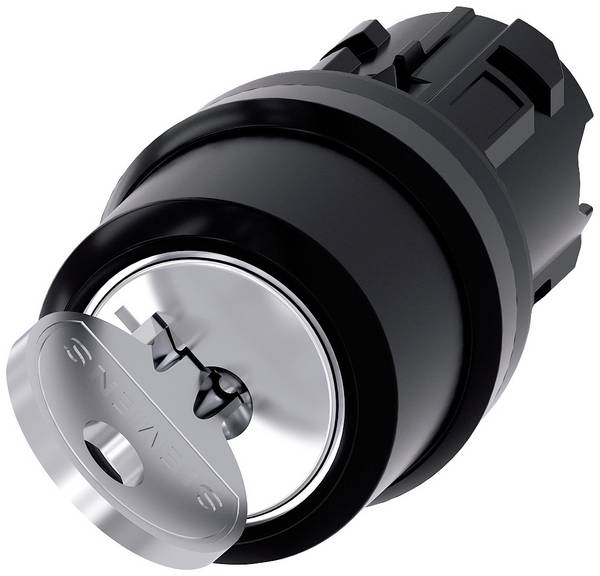

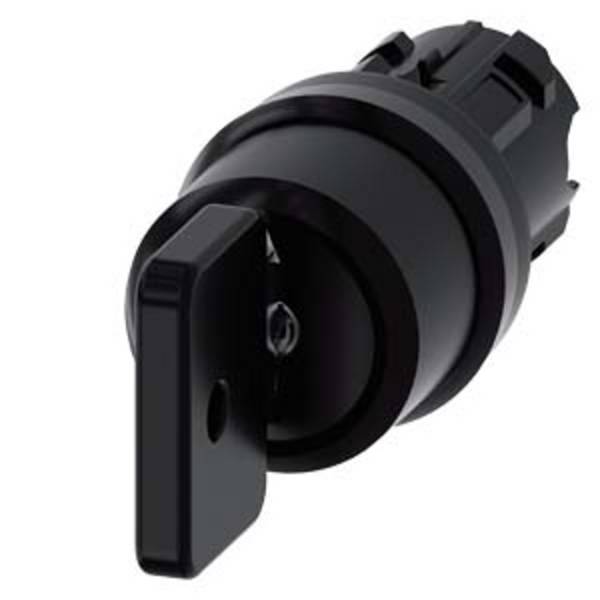

Comment fonctionne un interrupteur à clé ?

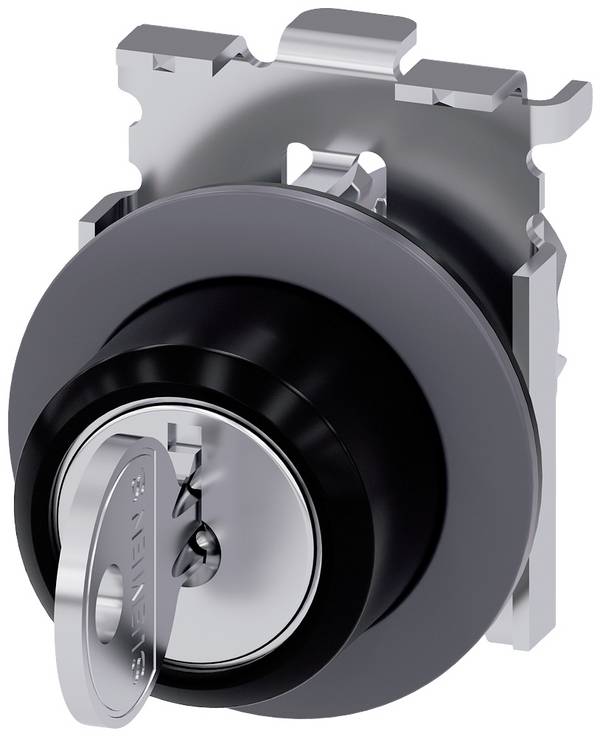

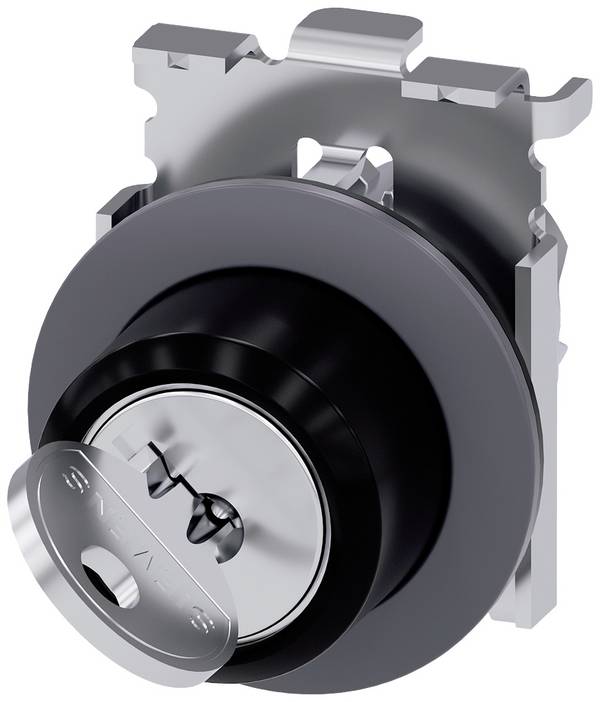

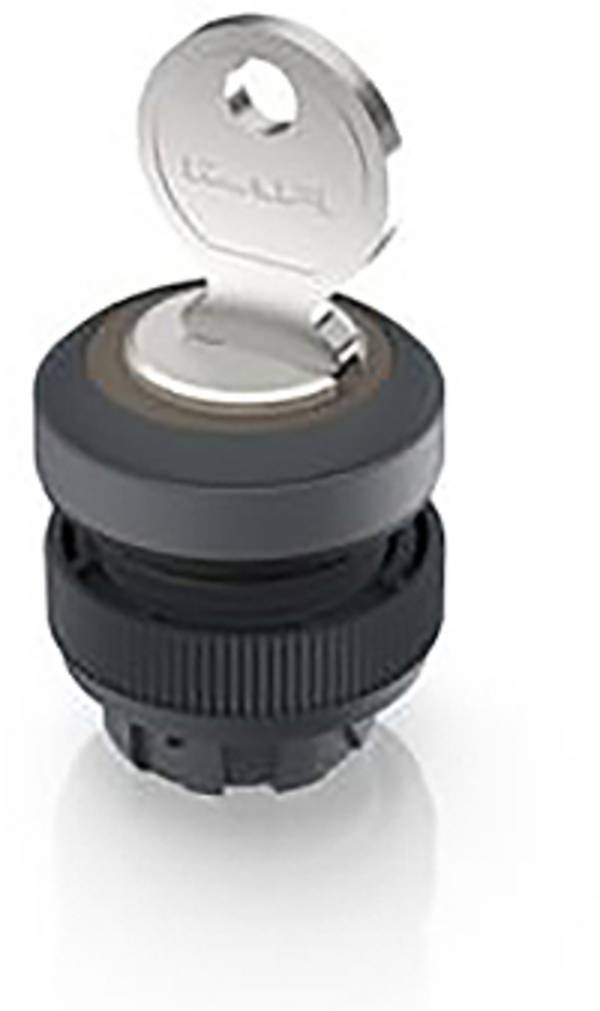

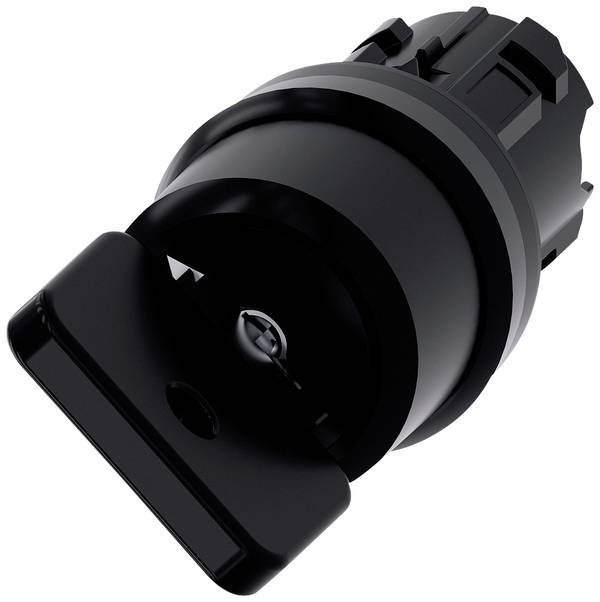

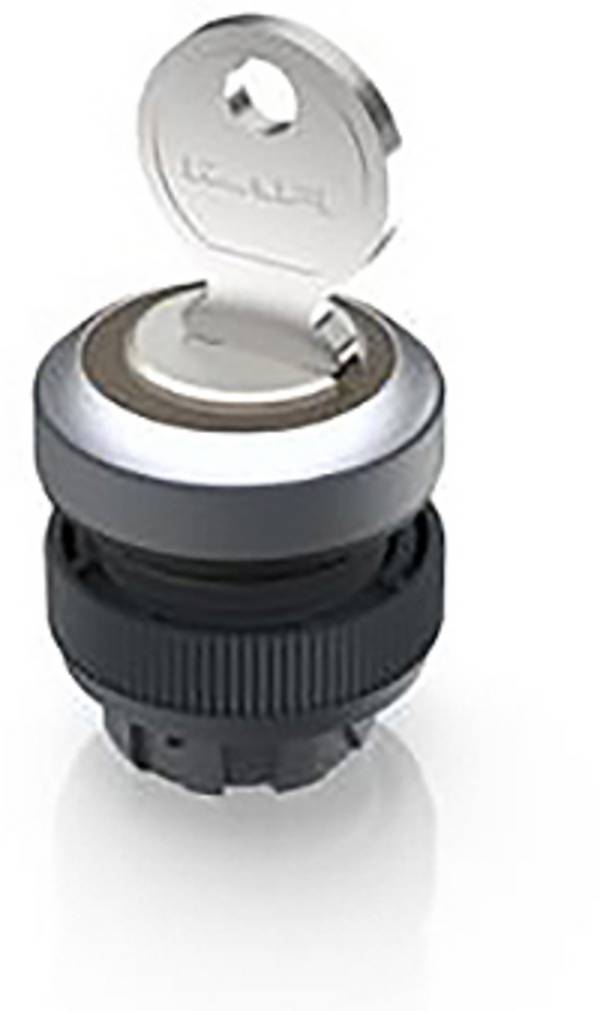

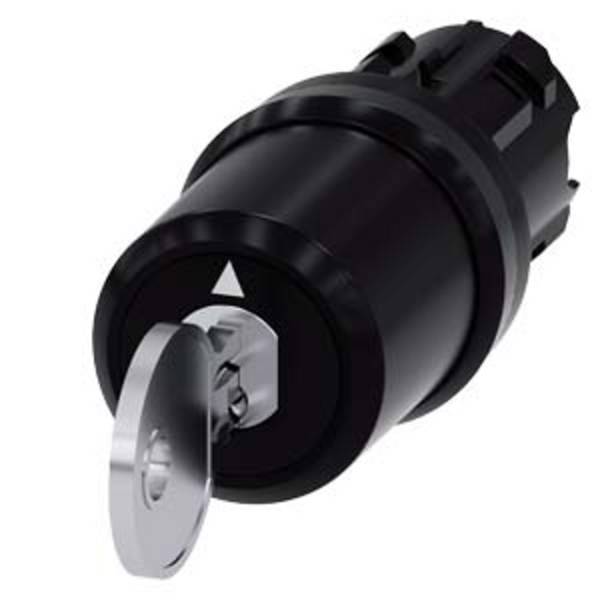

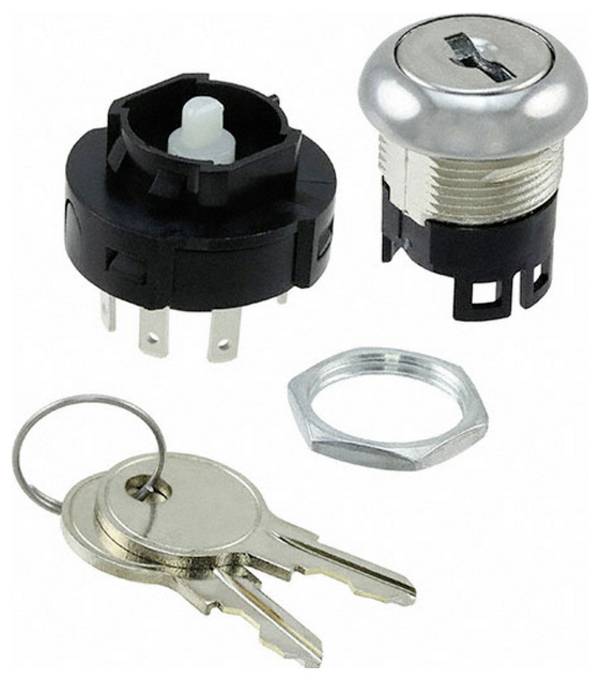

Un interrupteur à clé possède différentes positions de commutation qui sont choisies en tournant la clé dans le commutateur rotatif. La rotation mécanique entraîne la fermeture ou l’ouverture de circuits. L’utilisateur voit uniquement la surface avec la serrure rotative, les circuits qui y sont rattachés sont généralement cachés dans un boîtier.

La clé empêche toute utilisation non autorisée du commutateur, car seules les personnes possédant la clé ou une connaissance approfondie du système à serrure peuvent initier un processus de commutation. C'est pourquoi les interrupteurs à clé sont souvent installés à un emplacement central, de sorte qu'aucun démarrage n’est possible sans utilisation de la clé. L'exemple le plus connu est l'interrupteur à clé sur la serrure de contact d'une voiture. Dans les installations industrielles, un interrupteur à clé peut être utilisé pour la mise en marche de certains processus.

L'alternative à l'interrupteur à clé serait un boîtier fermé avec contrôle d'accès par un verrou avec une clé à cylindre simple et un interrupteur rotatif simple utilisable seulement après l'ouverture. Cependant, dans ce processus en deux étapes, n’importe qui peut actionner le commutateur rotatif dès que le clapet d'accès est ouvert.
Un commutateur rotatif à clé combine un commutateur rotatif simple et un contrôle d'accès efficace.

Que signifient les différentes fonctions et positions de commutation des interrupteurs à clé ?

Position de commutation

Comme tous les commutateurs électroniques, les interrupteurs à clé sont conçus comme des contacts à ouverture, à fermeture ou inverseurs, qui peuvent soit ouvrir soit fermer des circuits. Les circuits électroniques sont disposés différemment derrière le mécanisme de coupure. Lors de la rotation de la clé, l’utilisateur peut apercevoir les différentes positions de commutation.

Le filtre « position de commutation » permet de choisir parmi différents modes de commutation :

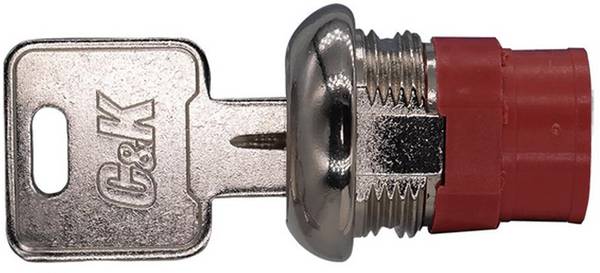

Le premier chiffre indique le nombre de circuits de commande raccordés : 1/ 1 x ou 2/ 2x.

Les positions Off/On/Autres sont placées sur un cercle imaginaire décrit par la clé.

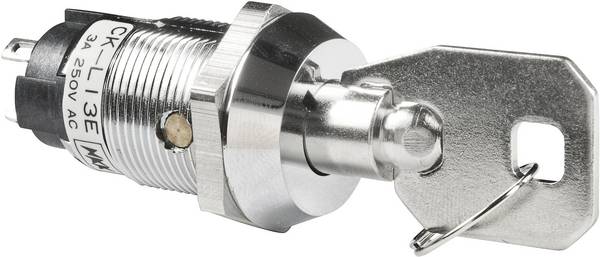

Par exemple, 1 x Off/On/On désigne une serrure à clé avec trois positions de commutation. La position de base est Off, puis On/On. L'activation peut porter sur différentes fonctions, une seule application étant activée, ou venir s’ajouter aux applications déjà en cours.

Dans cet exemple, un interrupteur à clé avec trois positions de commutation peut être connecté à deux bobines. Si vous insérez simplement la clé, l’interrupteur est en position OFF. Si on le met sur la première position On, le circuit de la première bobine est activé. Si on tourne la clé jusqu’à la deuxième position On, soit on active la deuxième bobine en plus, soit on désactive la première bobine et seule la deuxième bobine fonctionne.

Attention : comme indiqué ci-dessus, l'interrupteur à clé peut également servir de séparateur, ce qui signifie que « On » est désactivé pour une application qui se trouve derrière.

Fonctions

Dans le filtre « fonctions », il est possible de choisir un interrupteur à clé selon son comportement de fonctionnement (à bascule ou instantané).

À bascule : l'interrupteur à clé reste dans la position de commutation réglée et s'enclenche. Cette position est visible à l’extérieur à tout moment. Cependant, il n'est généralement pas possible de retirer la clé lorsque l'application est en cours, lorsqu'elle a été tournée et mise dans une position de commutation.

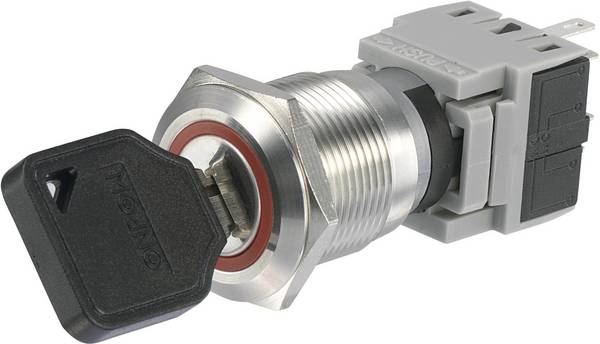

Instantané : l'interrupteur à clé est mis en position de commutation lorsqu'il est tourné et lance le processus de commutation, mais revient ensuite à la position précédente. Ce mode est utilisé par exemple dans le processus de démarrage d’une voiture avec la clé de contact..

0 : zéro marque la position de base dans laquelle la clé peut être insérée ou retirée en la tirant hors de l’interrupteur.

Quels sont les critères pour choisir un interrupteur à clé ?

Lorsque vous recherchez un interrupteur à clé adapté à votre usage, vous pouvez utiliser les filtres pour effectuer une présélection automatique en fonction d'autres critères, tels que l’indice de protection, la tension de commutation et le courant de commutation.

Indice de protection

L'indice de protection des interrupteurs à clé est important, car ils sont conçus pour une utilisation manuelle et ne doivent pas présenter de risque de choc électrique pour l’utilisateur.

Les interrupteurs à clé proposés sur notre site possèdent les types de protection suivants :

• IP40

• IP54

• IP65

Courant de commutation

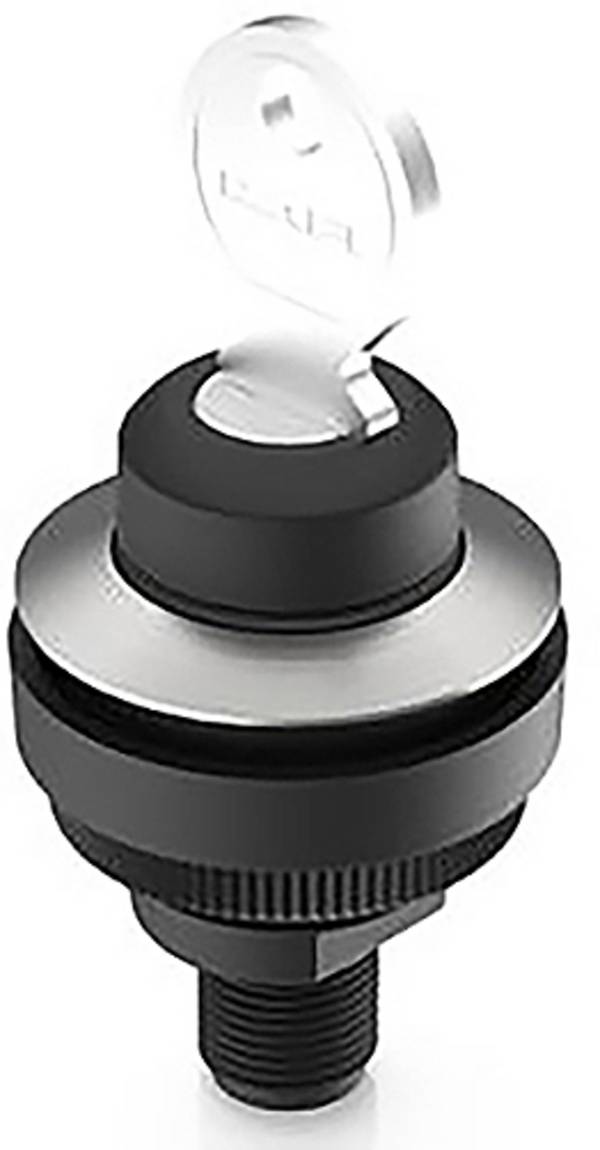

Le courant de commutation représente l'intensité de courant maximale au niveau de l’interrupteur à clé dans le circuit de commande. Il existe des interrupteurs à clé pour des courants faibles jusqu'à 0,1 A, des courants moyens, et à l'autre extrémité de l'échelle, pour un courant de commutation maximal de 15 ampères.

Tension de commutation

La tension de commutation se réfère également au circuit de commande et se situe entre 12 volts et 250 volts pour les interrupteurs à clé vendus chez Conrad.

Remarque : lors du choix de la tension de commutation, veillez également à ce que l'interrupteur à clé soit conçu pour le courant continu, le courant alternatif ou les deux. AC signifie courant ambivalent, c'est-à-dire tension alternative, fournie par exemple par les prises de courant traditionnelles. DC est un courant direct, c'est-à-dire courant continu, qui peut être généré par un convertisseur placé devant l'interrupteur à clé. En cas de mauvaise connexion, l'interrupteur à clé et d'autres composants dans le circuit environnant risquent d'être endommagés.

Questions et réponses

Combien de clés sont fournies ?

En règle générale, deux clés sont fournies avec l'interrupteur. Cependant, lisez les indications des fiches produits, car il peut y avoir des différences par rapport à la norme concernant les clés principales et de rechange. Si vous avez besoin de davantage de clés pour votre interrupteur, contactez notre service technique ou le fabricant avant de passer votre commande.
