Les pinces crocodiles sont des outils pratiques permettant de créer rapidement une connexion détachable avec un conducteur électrique . Ils sont reliés au conducteur de différentes manières, en fonction du modèle de la pince crocodile. Les pinces crocodiles détectent le conducteur grâce à deux rangées de dents opposées, qui sont pressées l'une contre l'autre par un ressort. Grâce à ces rangées dentées métalliques, elles établissent une connexion électrique avec le conducteur.
Ce texte a été traduit par une machine.
Informations intéressantes sur les pinces crocodiles
-
Was alligator-clips?
-
Utilisation de pinces crocodiles
-
Was advient-il lors de l'achat ?
-
Conclusion : polyvalence
Was alligator-clips?
Les pinces crocodiles ont des similarités avec la corde allongée du repticement de nom. Le collier se compose de deux pièces en dents de scie qui se trouvent face à face et qui se compriment sur le conducteur comme un biseau. Les deux pièces sont stockées en mouvement les unes par rapport aux autres. Un ressort assure la tension nécessaire pour garantir un maintien sûr. Comme les pointes de test Klemm, les pinces crocodiles sont des pinces crocodile.
Elles peuvent être installées sur des cordons de mesure et servent à une connexion sûre. Un maintien stable est ainsi assuré entre le collier et le site. Les points à tester peuvent être des fils ou des connexions de composants sur des résistances, des condensateurs et d'autres composants électriques. Les pinces crocodiles sont utilisées non seulement pour mesurer des grandeurs électriques telles que la tension, l'intensité ou la résistance, mais également pour transmettre des courants.
Les bornes les plus grandes sont généralement utilisées, qui sont également conçues pour des courants beaucoup plus élevés. Des pinces de préhension plus petites sont utilisées pour le contrôle. Cependant, la différence entre le testeur et la pince crocodile de transmission n'est pas bien définie ; en théorie, les bornes plus grandes et plus petites peuvent remplir les deux fonctions.
La connexion se détache rapidement sans laisser de résidus. Les pinces de préhension ne sont conçues que pour une connexion momentanée. Pour un contact permanent, vous devez souder les composants, mais une soudure ne peut pas être retirée sans laisser de résidus.
Utilisation de pinces crocodiles

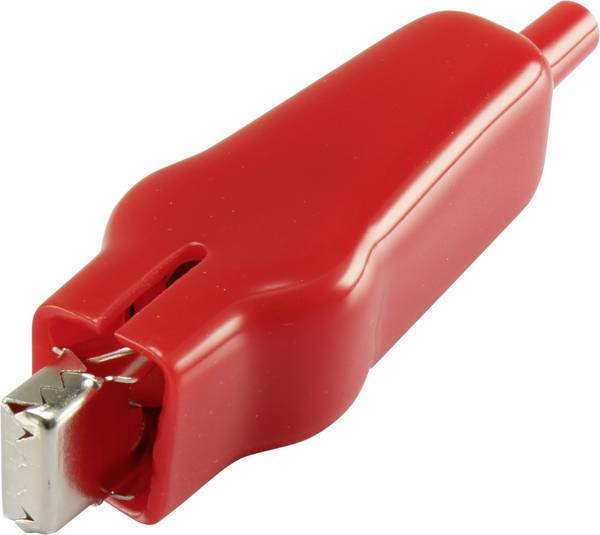

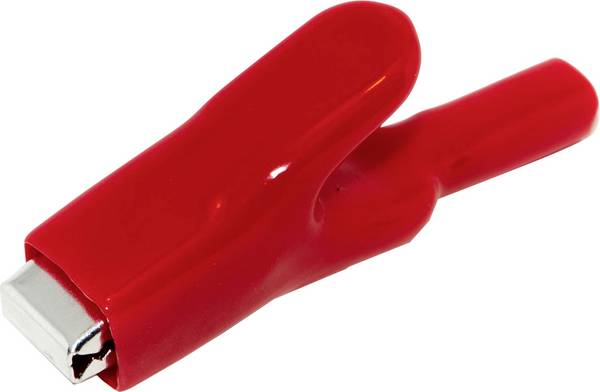

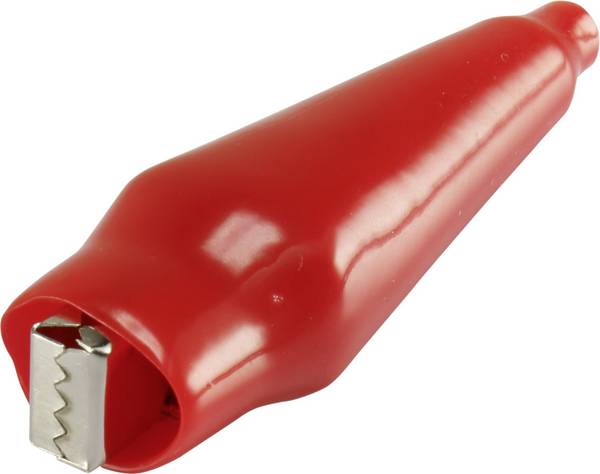

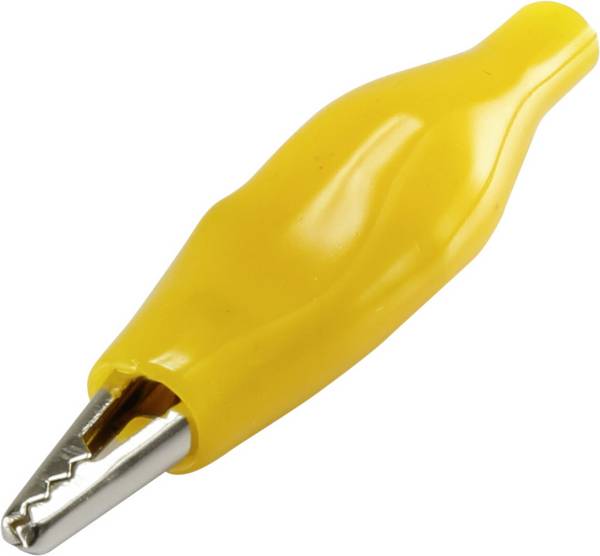

Pour les installations électriques où la tension est mesurée, utiliser des bornes isolées. Ainsi, l'extrémité d'essai se protège et les erreurs de mesure qui se produisent avec des bornes non isolées en cas de contact avec des composants ou des connexions environnants sont évitées. La tension à mesurer ne doit pas dépasser la classe de la petite tension. Les valeurs limites sont 50 volts de tension alternative et 120 volts de tension continue. Pour les mesures sous tension qui dépassent la faible tension, un électricien doit être utilisé. En cas d'action imprudente, il y a un risque de mort.

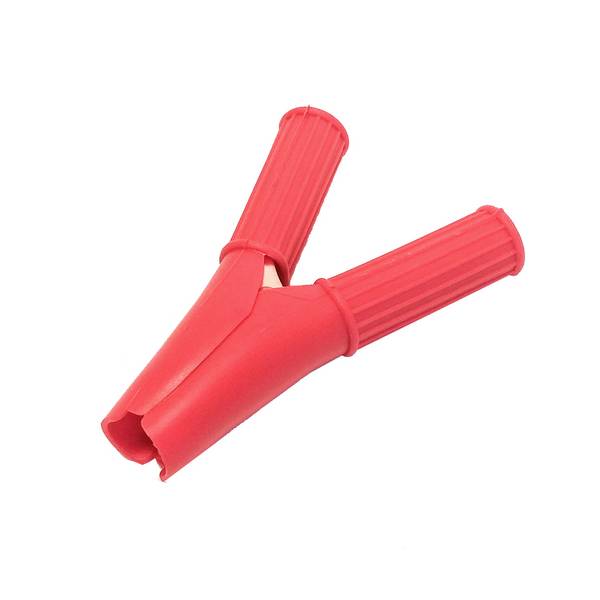

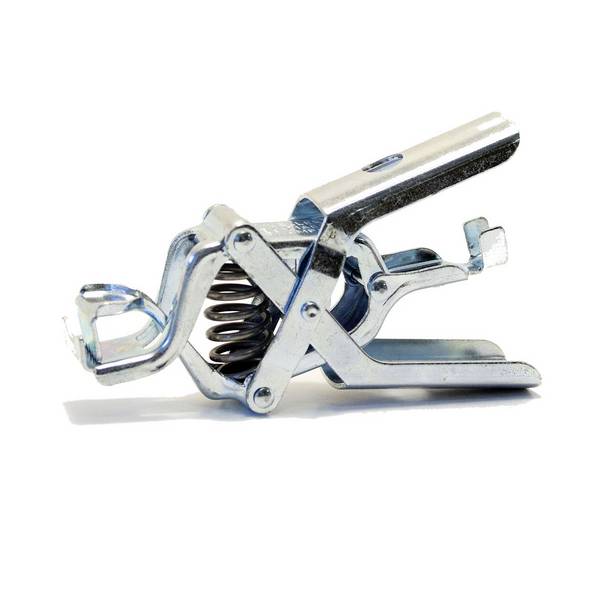

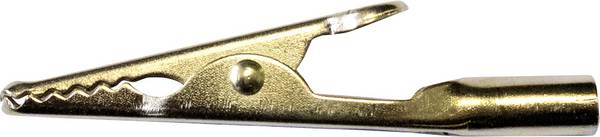

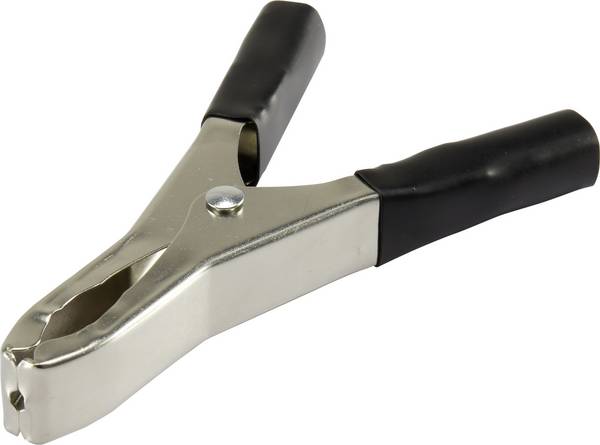

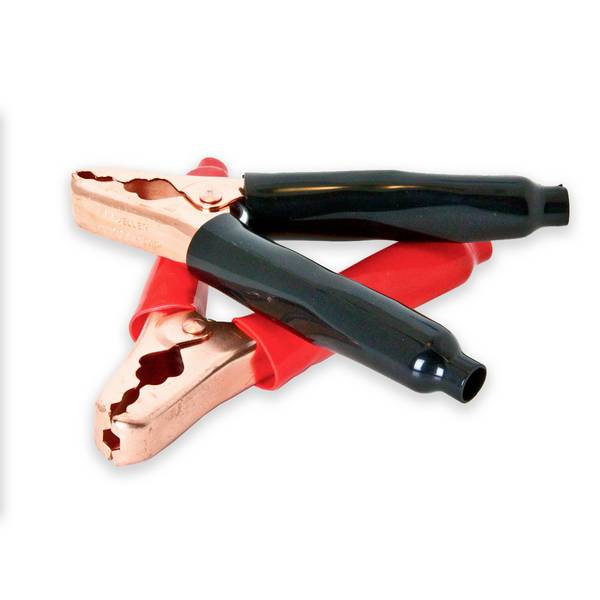

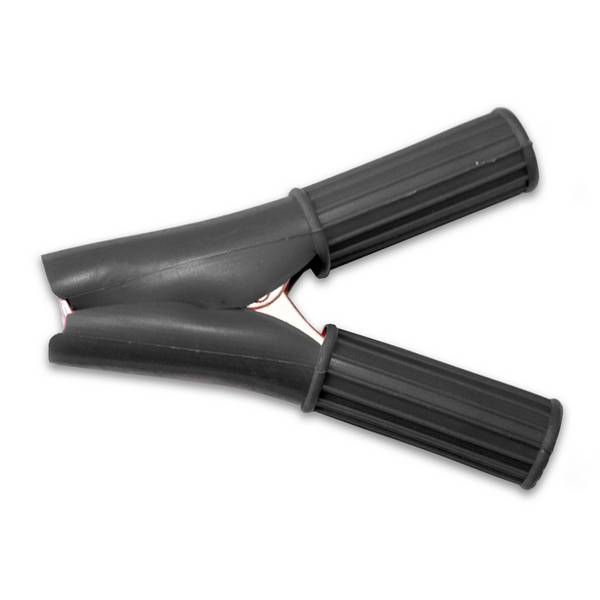

Les bornes non isolées peuvent être utilisées pour des mesures sans tension, telles que le test de continuité ou une mesure de résistance. En outre, ils sont utilisés pour les mesures ou les transmissions où le courant n'est mis en marche qu'après le branchement des câbles. Il convient ici de veiller à ce que la distance de sécurité et la protection contre les contacts soient suffisantes. Un exemple d'utilisation connu pour les pinces crocodiles non isolées est celui des bornes sur les câbles d'aide au démarrage.
Les pinces crocodiles connectent les fils, les connecteurs de composants ou les boîtiers métalliques à des appareils de mesure ou à d'autres points de contact. Ils ne conviennent cependant pas pour les mesures dans le domaine de la microélectronique, car les petites soudures sur les cartes ne peuvent pas être fixées avec elles. Le grand avantage des pinces crocodiles est de créer une connexion rapide qui peut être retirée aussi rapidement.
Les sondes de test permettent également de réaliser une connexion rapide, mais il peut être nécessaire de maintenir l'outil de test à la main pendant toute la mesure HER. En cas de raccordement à vis, un outil adapté est également nécessaire. La connexion est difficile à détacher d'une seule main.
Lorsque vous travaillez avec des pinces crocodiles, veillez à ne pas entrer dans la zone de préhension avec les mains. Cela peut provoquer des pincements ou des blessures à la peau en cas de serrage avec des ressorts particulièrement puissants.
Was à respecter lors de l'achat ?

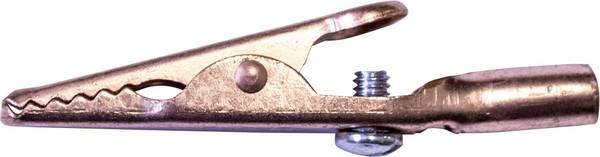

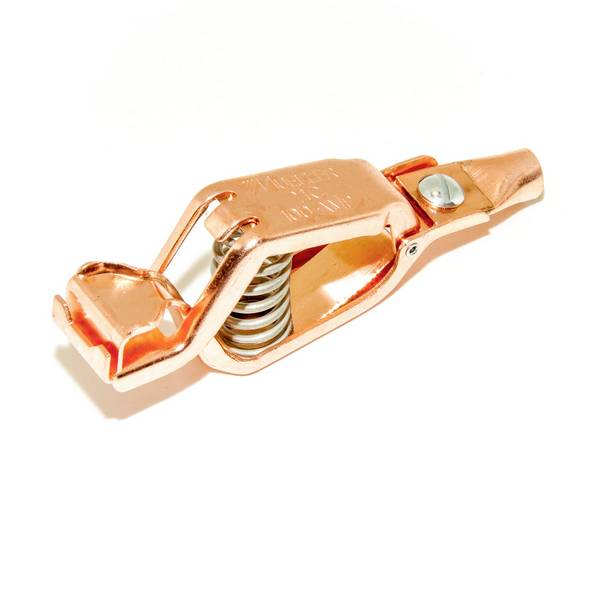

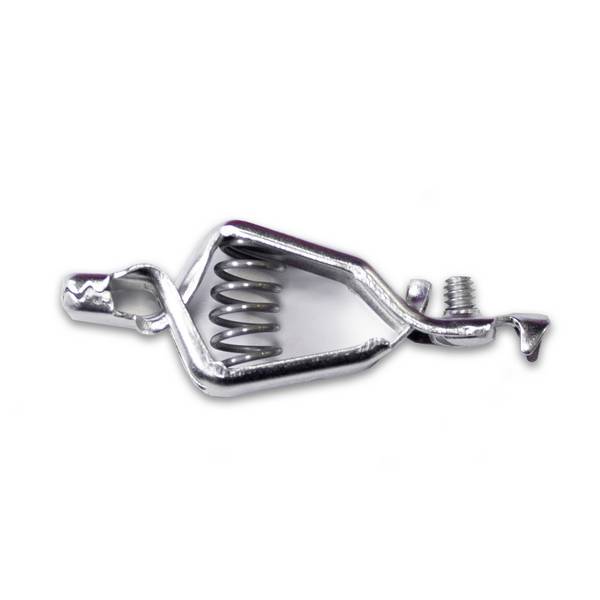

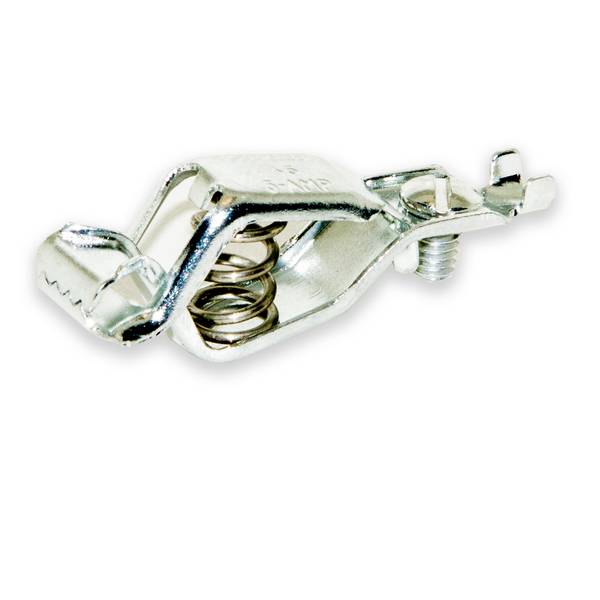

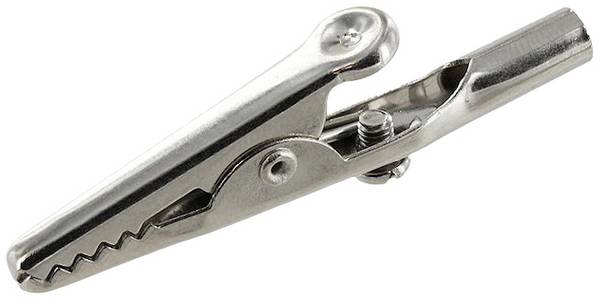

Pour les pinces crocodiles sans câble de mesure solidement fixé, il existe différentes façons de les relier à la ligne. Par exemple, des bornes avec connexion vissable sont disponibles, où la conduite peut être facilement remplacée. Lors du soudage, un remplacement ultérieur ou fréquent est plus complexe. Les pinces crocodile déjà équipées d'un câble ne peuvent plus être adaptées ultérieurement. Cependant, vous n'avez pas à vous soucier du type de raccordement de ces câbles pré-confectionnés.

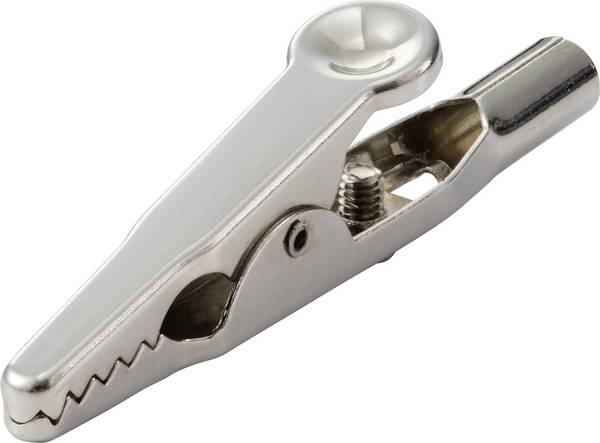

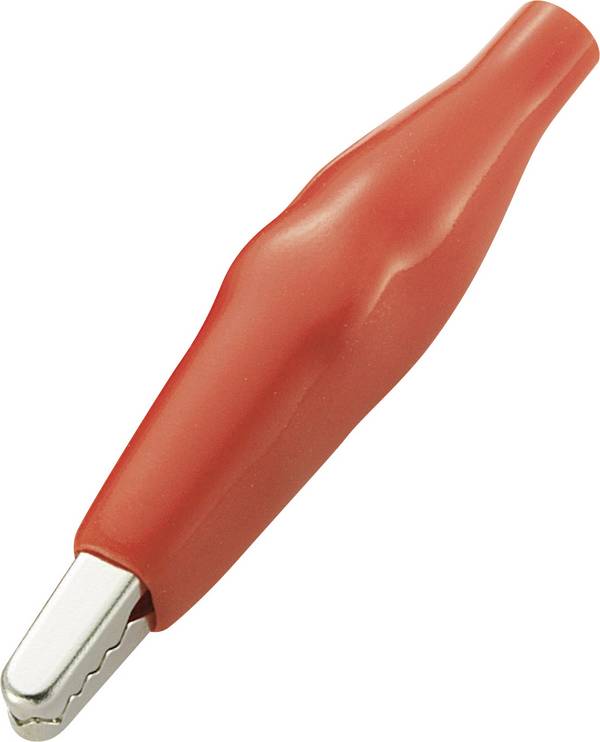

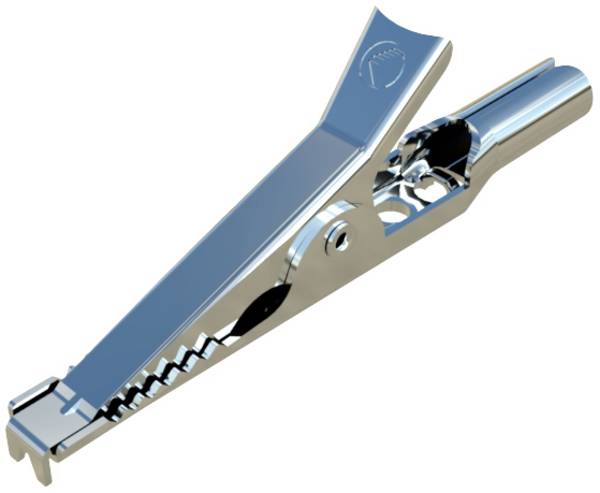

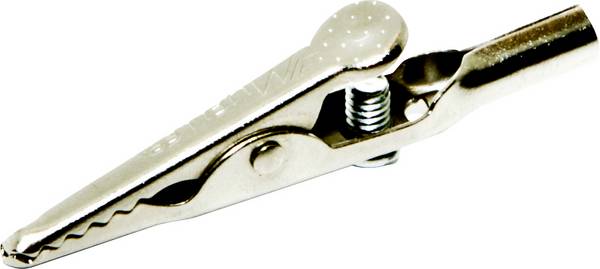

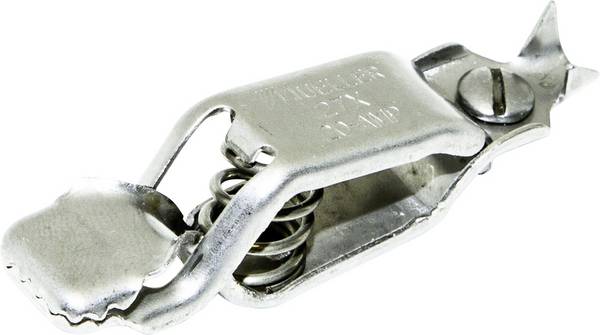

La plage de serrage maximale est généralement indiquée en millimètres et décrit la distance maximale de l'ouverture. Celui-ci doit toujours être sélectionné plus grand que les dimensions des pièces de raccordement à mesurer pour garantir une connexion sûre sans avoir à faire glisser le collier. Par exemple, dans le cas d'un câble d'un diamètre de deux millimètres, une plage de serrage de quatre millimètres est suffisante pour un maintien sûr.

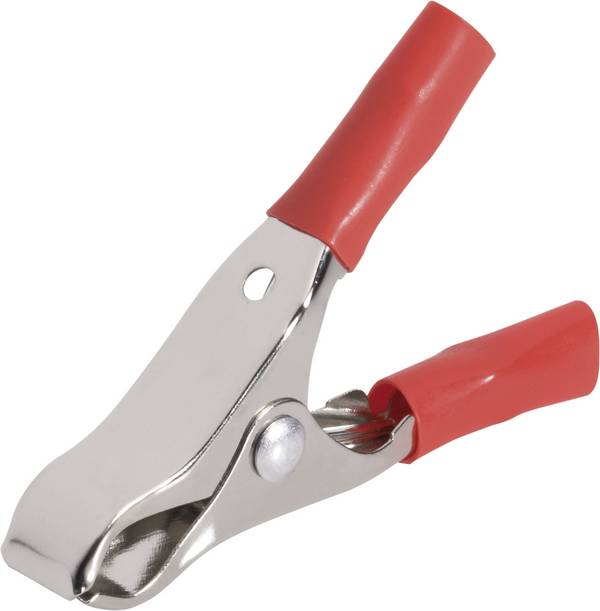

Le courant nominal indiqué décrit le courant pour lequel la pince crocodile est conçue. Cette indication est particulièrement importante pour les courants élevés à partir de la plage d'intensité réglable pour un fonctionnement sûr. Si des courants plus élevés coulent pendant de longues périodes, l'isolation de la borne pourrait être détruite par la chaleur élevée des pièces métalliques. Ainsi, les zones conductrices sont dégagées - une source de danger pour les utilisateurs.

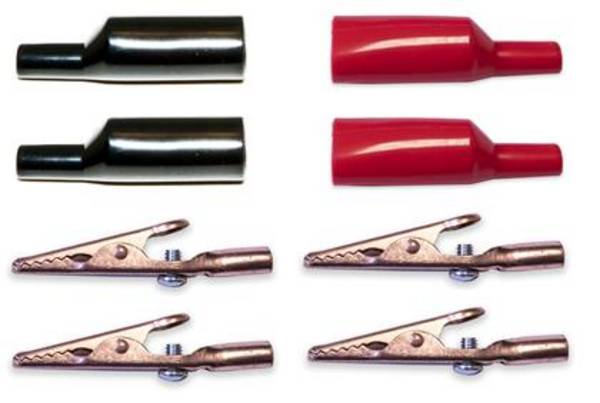

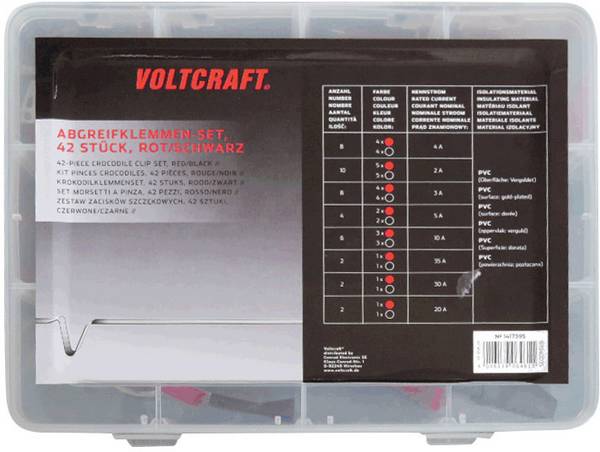

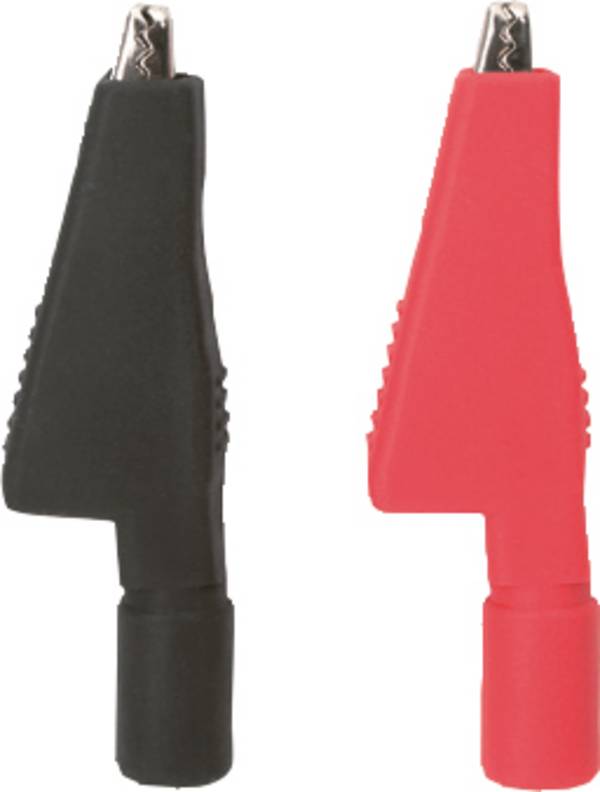

Un jeu de pinces crocodiles couvre de nombreuses possibilités d'utilisation pour lesquelles des pinces crocodile sont prévues. Accédez à un set, vous n'avez pas besoin d'une pince crocodile spéciale pour chaque cas.
Conclusion : polyvalence
Les pinces crocodiles sont des outils polyvalents pour raccorder des câbles et des connecteurs de composants pour les mesures. Ils peuvent également être utilisés pour la transmission des courants. Veillez à ce que la protection soit suffisante car les points de contact sont ouverts et qu'ils s'écoulent vers eux des courants qui peuvent vous rendre dangereux.
Insérez les pinces crocodiles pour les mesures dans lesquelles les composants sont sous tension, vous devez saisir les bornes isolées. Pour éliminer les erreurs de mesure et protéger les contacts. HER. Lors de l'achat, faites attention à la plage de serrage et à l'intensité de courant nominale, de sorte que la pince crocodile soit adaptée à votre usage.
